Ampoule Focomat Ic

Clément 08
    Transformation focomat IC en 220v
Messages : 8
Depuis le 29 avr 2020
Bordeaux paris
Bonjour à tous,

Je suis avec attention vos échanges et cela est très instructif.

Je viens d'acquérir un focomat Ic Color basse tension, sans variateur et avec le transformateur.
J'ai bien essayé de faire quelques tirages, mais les réglages m'échappent.

J'ai pu glaner quelques informations sur le net, et visiblement le système de lumière se nomme dans la langue de Shakespeare "point source light". Visiblement, il est nécessaire d'ouvrir l'objectif au maximum et de régler la distance de la source de lumière. Les conditions de ce réglage m'échappent absolument.

Pour ce qui est de l'agrandisseur lui même, il possède un seul condenseur, et un diffuseur sous la lampe (légèrement fêlé), lampe qui est visiblement de nature halogène, avec deux broches.

Même en réduisant le transforamteur à 9volt 28 watts, je ne peux pas exposer le papier plus de 2 secondes, et encore.

J'ai pensé à mettre un verre dépoli, mais où ? Et surtout il faut encore en trouver qui soit adapter à la bague qui se pose sous le condenseur.

Dès lors, j'aimerai savoir si certains d'entre vous auraient un peu de temps à m'accorder pour me présenter leurs solutions ou leurs protocoles...

Ou bien, peut être serait il plus judicieux de le transformer en 220v, mais je ne sais pas comme m'y prendre.

En vous remerciant tous par avance pour votre aide et votre attention !!
Clément 08
    Re: Ampoule Focomat Ic
Messages : 8
Depuis le 29 avr 2020
Bordeaux paris
Bien entendu, voici quelques photos.



https://zupimages.net/up/21/04/2boh.jpg

https://zupimages.net/up/21/04/e3lv.jpg

https://zupimages.net/up/21/04/w9v4.jpg

https://zupimages.net/up/21/04/tq7c.jpg

https://zupimages.net/up/21/04/qbdo.jpg

Le surprenant c'est la persistance d'un point plus lumineux au centre lorsque le diaph est fermé, ou un vignetage lorsqu'il est ouvert.

Merci beaucoup !
Clément 08
    Re: Ampoule Focomat Ic
Messages : 8
Depuis le 29 avr 2020
Bordeaux paris
Voici des images du transformateur et de système qui permet de varier la place de la source de lumière.

https://zupimages.net/up/21/04/ujw9.jpg

https://zupimages.net/up/21/04/8d82.jpg

https://zupimages.net/up/21/04/vo9w.jpg
Jean D.
    Lumière dirigée
Avatar de l’utilisateur
Membre des Amis
Messages : 6235
Depuis le 24 jan 2004
Paris
Bonsoir !

Mon ordinateur ne parvient pas à ouvrir ces images, qui sont hébergées ailleurs... :sad:
Peut-être la boîte à lumière de ce Focomat Ic Color a-t-elle été modifiée pour la "lumière dirigée" ? (ampoule basse-tension à filament ponctuel)
Leitz assurait cette transformation, essentiellement destinée à l’agrandissement de microfilms, la lumière dirigée permettant une définition et un contraste extrêmes.

Jean D.
Clément 08
Messages : 8
Depuis le 29 avr 2020
Bordeaux paris
Exactement ! C'est également ce que j'ai pu trouver sur le net.

Je cherche à savoir comment effectuer le changement en 220. Faut il garder le diffuseur par exemple ?
Clément 08
    Re: Ampoule Focomat Ic
Messages : 8
Depuis le 29 avr 2020
Bordeaux paris
Merci pour l'information par ailleurs.
Jean D.
    Verre dépoli filtre ND ?
Avatar de l’utilisateur
Membre des Amis
Messages : 6235
Depuis le 24 jan 2004
Paris
Rebonsoir !

À mon avis, le retour en 220 volts impliquerait une retransformation vers l’état d’origine, ne serait-ce qu’en raison du raccordement électrique et de la douille…
Peut-être l’interposition d’un verre dépoli au dessus du condenseur et d’un filtre à densité neutre permettrait de régler le problème ?
Il me semble d’ailleurs que Leitz livrait ce verre dépoli lors de la transformation.

Jean D.
Clément 08
Messages : 8
Depuis le 29 avr 2020
Bordeaux paris
Bonsoir à nouveau !

J'ai cherché un verre depoli qui irait sous le condenseur (comme le verre anti. Newton) ou même au dessus mais sans succès pour le moment.
J'ai en ma possession un verre depoli, avec une face lisse et l'autre blanchâtre qui allait sur mon axomat 5. Je vais voir si je ne peux pas le tailler à la bonne dimension.

Autrement, je vais le repasser en 220v., j'imagine que je n'ai qu'a raccorder les fils de la tête à un culot vissant, enlever le diffuseur et bingo. Mais, bien qu'un peu ridicule, je rechigne à changer un objet qui semble assez peu commun. Ça me donne l'impression de supprimer un témoignage d'une époque révolue.
Clément 08
Messages : 8
Depuis le 29 avr 2020
Bordeaux paris
Bonsoir,

oui j'ai bien une prise sur le plateau. Je ne parviens pas à maitriser et comprendre l'usage de l'halogène ici, je vais donc passer en 220v avec une lampe claire, il suffit d'enlever le système qui tient le diffuseur, ce me semble. Je suppose qu'il me suffit d'adapter un culot adéquat et ce sera bon.

MAis j'attend de plus amples informations avec attention.

Merci pour votre aide
Jean D.
    Ampoule opale pour l'éclairage semi-diffusé
Avatar de l’utilisateur
Membre des Amis
Messages : 6235
Depuis le 24 jan 2004
Paris
Bonjour !

Perplexe, Clément a écrit :
Je ne parviens pas à maitriser et comprendre l'usage de l'halogène ici

Parce que, s’il s’agit bien d’éclairage en "lumière dirigée", une ampoule basse-tension à filament ponctuel est nécessaire.

Il a ajouté :
je vais donc passer en 220v avec une lampe claire

:non: Pas une "lampe claire", mais une ampoule opale : lire la notice, page 6.

Jean D.
arjouna
Avatar de l’utilisateur
Membre des Amis
Messages : 509
Depuis le 19 juil 2005
Paris
Bonsoir,
Je lis ce fil avec intérêt étant utilisateur d'un Focomat Ic color basse tension. La lampe n'est pas halogène mais culot E14, j'ai mis une photo plus haut sur ce fil. Sous l'ampoule est fixée une lentille formant un bloc solidaire.
Le transfo comporte le bouton d'un variateur sur sa face supérieure. La notice de Leitz-France, spécifique à cet appareil, indique comment centrer l'ampoule pour obtenir un éclairage uniforme.
Leitz-France préconise d'utiliser toujours le diaph f:5,6 la variation d'intensité lumineuse est obtenue par le variateur. L'absence de variateur doit rendre l'utilisation difficile (un variateur de lampadaire halogène pourrait-il faire l'affaire??) et laisse penser qu'il s'agit peut-être d'une machine destinée à des micro-films ou du tirage au trait comme le suggère JeanD.
J'ai entendu dire que la présence d'un variateur rendait cet agrandisseur peu adapté aux tirages en couleur puisque la température du filament de la lampe n'est pas constante. Ce point est évidemment sans grande importance en N&B.
Un diffuseur dans le tiroir à filtre pourrait peut-être être une solution, une fois l'éclairage réglé.
N'ayant pas d'ampoule de rechange, je me suis préparé à passer à un éclairage classique, j'ai récupéré la partie supérieure d'une épave de Focomat. D'après mes essais 150 W doit convenir pour du 30x40, pour des formats plus réduits 75 W convenait.
Voilà les quelque indication que je peux fournir, n'hésitez pas à me demander d'autres précisions.
J'ai pris quelques photos que je ne suis pas parvenu à charger sur mon ordi ce soir ( :evil: ).
Bonne soirée.
Babar de Saint Cyr
Avatar de l’utilisateur
Habitué
Messages : 363
Depuis le 24 mars 2018
Parc du Chateau de Versailles
arjouna a écrit :
J'ai entendu dire que la présence d'un variateur rendait cet agrandisseur peu adapté aux tirages en couleur puisque la température du filament de la lampe n'est pas constante.
Ce point est évidemment sans grande importance en N&B.

Vous êtes sûr ?
" Il n'y a aucune chance pour que l'iPhone s'attribue une part de marché significative. Aucune chance. " (Steve Ballmer 2007)
Richard
Avatar de l’utilisateur
Vieux briscard
Messages : 10896
Depuis le 27 mai 2003
bigoudénie en Pen ar Bed (29120)
... http://www.summilux.net/documents/NoticeFocomatIc.pdf
"c'est avec le coeur que l'on fait des photos"
"la photo c'est le regard"
Willy Ronis

http://www.summilux.net/r_system/fondsRV.htm

http://www.summilux.net/expos/voir.php?auteur=19&page=2
arjouna
Avatar de l’utilisateur
Membre des Amis
Messages : 509
Depuis le 19 juil 2005
Paris
Bonjour,

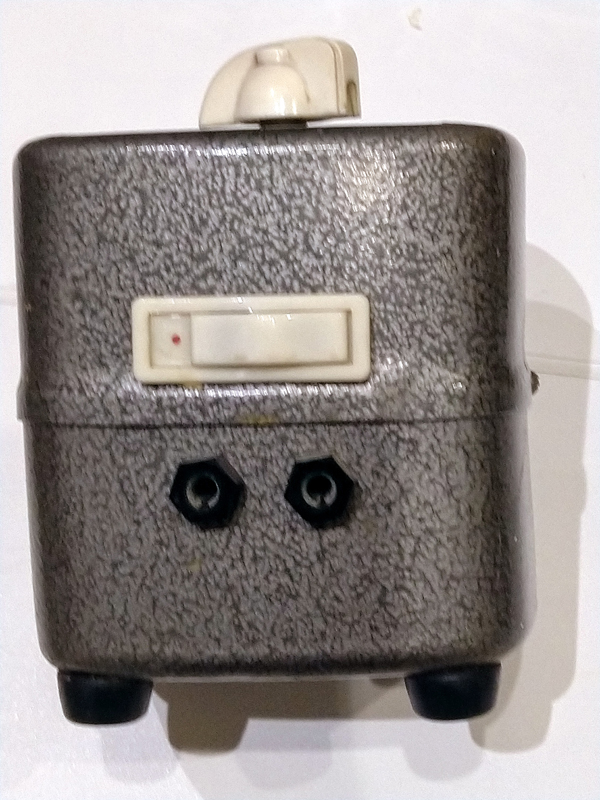

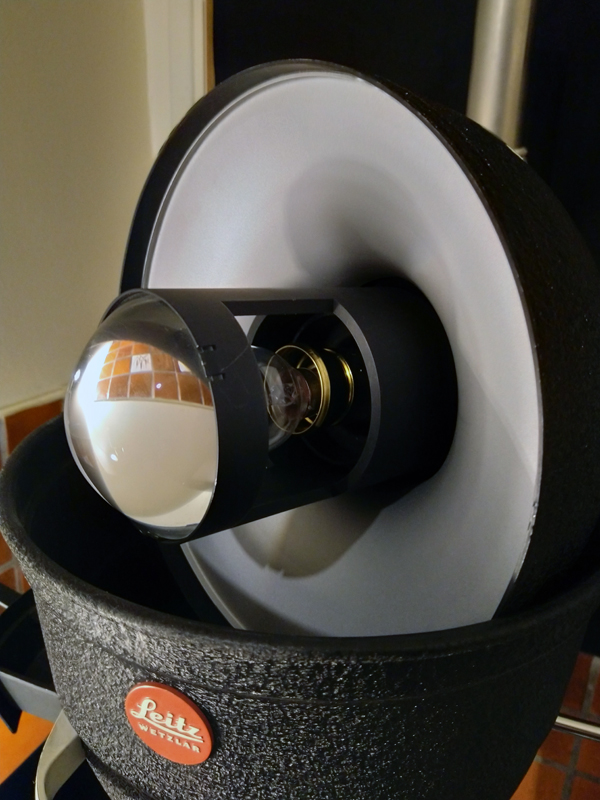

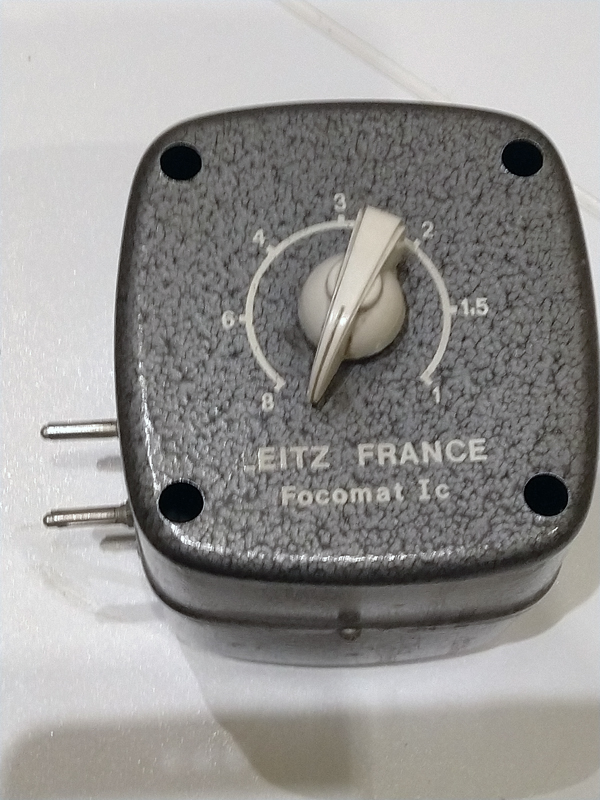

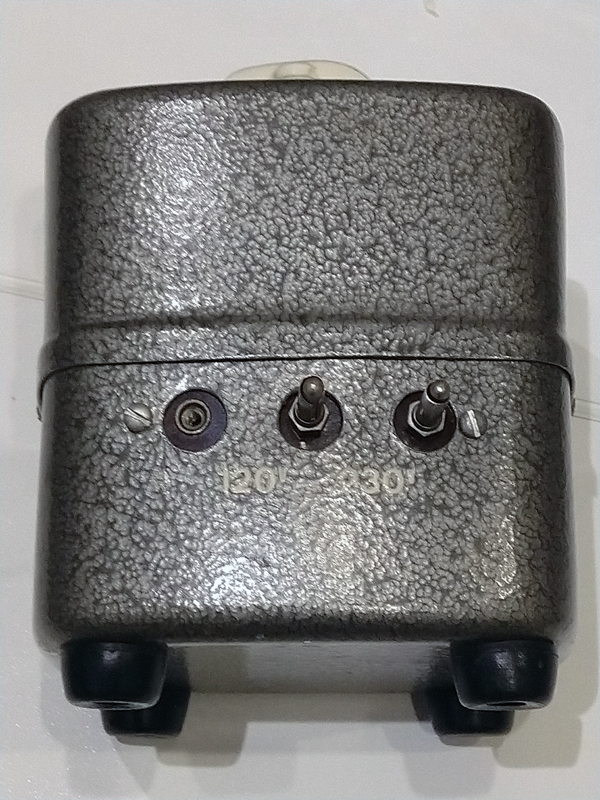

Quelques images du transfo/variateur et de l'ensemble ampoule-lentille.


:iboitier: HMD Global Nokia 6.1 - Localiser



:iboitier: HMD Global Nokia 6.1 - Localiser



:iboitier: HMD Global Nokia 6.1 - Localiser


:iboitier: HMD Global Nokia 6.1 - Localiser


En réponse à Babar de Saint-Cyr, je me suis peut-être un peu avancé en disant que la variation de température est sans grande importance en N&B. Dans ma pratique, avec du papier multigrade, je ne rencontre pas de difficulté. Il est vrai que, sauf situations exceptionnelles, je ne fais pas varier ce paramètre.

Bonnes photos à tous.
