Bonjour à tous.tes

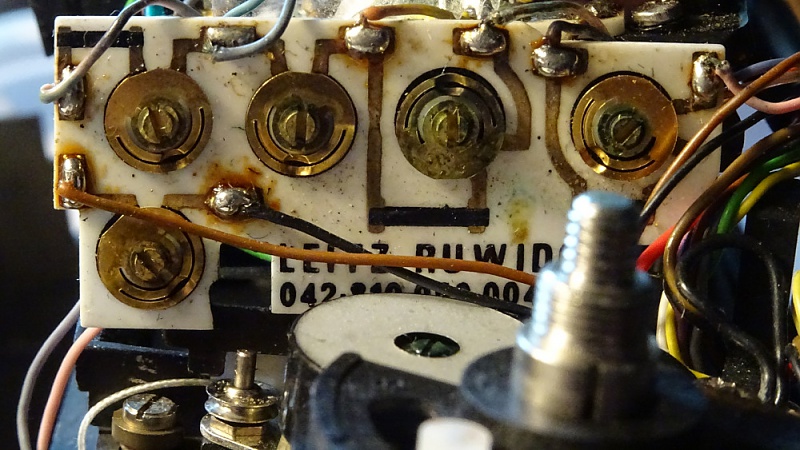

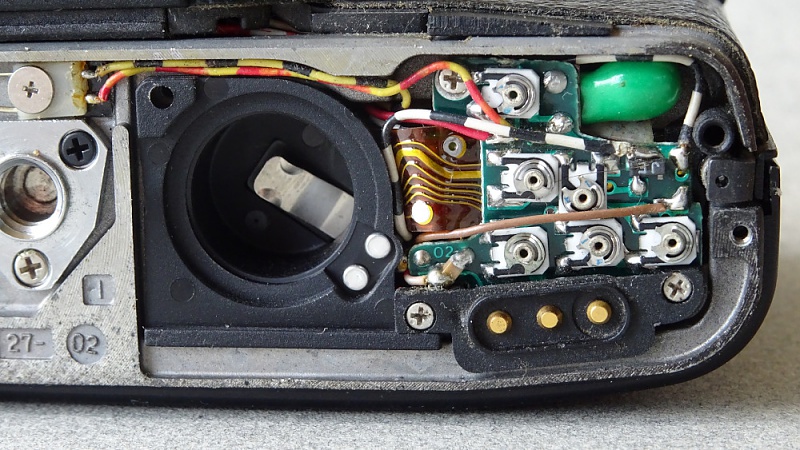

Continuant à explorer les entrailles du R3, je m'intéresse maintenant aux réglages permettant de coordonner le fonctionnement des trois cellules constituant le système de mesure. On trouve sous le capot central, du côté gauche, la plaquette en céramique portant les potentiomètres d'équilibrage. Quelqu'un connaît-il le mode opératoire pour effectuer ce réglage ? Ça a l'air très amusant.


:iboitier: SONY DSC-HX60
par Sapajou
mardi 17 novembre 2020 - 13:28

Forum: Leica R : boîtiers
Sujet: R3 encore et toujours - réglage posemètre
Réponses: 0
Vus: 101

Aller au message

Je ne discuterai pas avec vous. Vos explications sont totalement absurdes. Dans ces situations, je me remémore toujours cette phrase de Platon :
Commettre l'injustice est pire que la subir.
par Sapajou
dimanche 15 novembre 2020 - 9:16

Forum: Ventes conclues et annonces anciennes inactives
Sujet: Epave- Leica R4-Epave.
Réponses: 11
Vus: 207

Aller au message

C'est curieux, vous avez proposé votre boîtier en répondant à mon premier message et vous désignez un autre acheteur comme "prioritaire". Vraiment curieux...
par Sapajou
dimanche 15 novembre 2020 - 0:35

Forum: Ventes conclues et annonces anciennes inactives
Sujet: Epave- Leica R4-Epave.
Réponses: 11
Vus: 207

Achat

Bonjour M6leica,
je suis d'accord pour faire l'acquisition du boîtier. Sous quelles formes souhaitez-vous le paiement des 20 eur + frais de port ?
Merci, le cas échéant, de me communiquer votre adresse si vous acceptez les chèques.
Cordialement
par Sapajou
samedi 14 novembre 2020 - 15:44

Forum: Ventes conclues et annonces anciennes inactives
Sujet: Epave- Leica R4-Epave.
Réponses: 11
Vus: 207

Aller au message

Pardon, je viens de m'apercevoir que vous étiez à Bruxelles. Dans les conditions actuelles, inutile de vous demander si vous venez visiter Paris. Dans ce cas, pourriez-vous décrire le problème et éventuellement me dire à quel prix vous accepteriez de le vendre ?
par Sapajou
vendredi 13 novembre 2020 - 13:58

Forum: Occasions - Recherches
Sujet: Cherche épaves Leica R4, R4s, R4s2, R5
Réponses: 6
Vus: 238

Aller au message

Bonjour,
Seriez-vous par hasard sur Paris, pour qu'éventuellement j'y jette un coup d’œil avant de vous proposer d'en faire l'acquisition ?
par Sapajou
vendredi 13 novembre 2020 - 13:55

Forum: Occasions - Recherches
Sujet: Cherche épaves Leica R4, R4s, R4s2, R5
Réponses: 6
Vus: 238

Aller au message

Bonsoir M6leica,

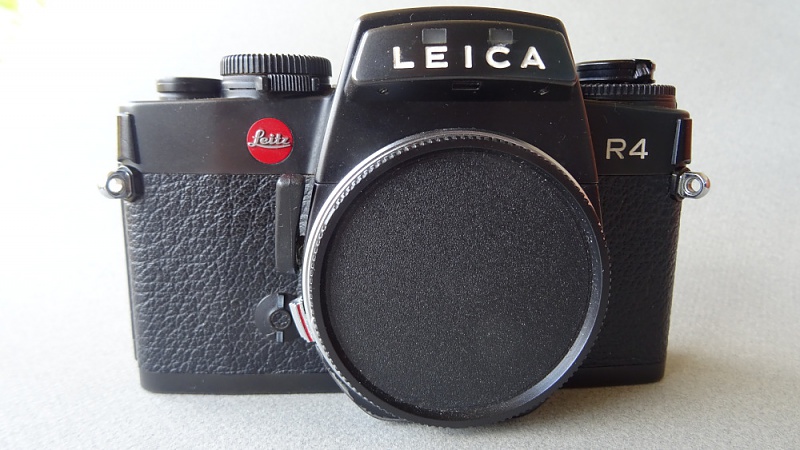

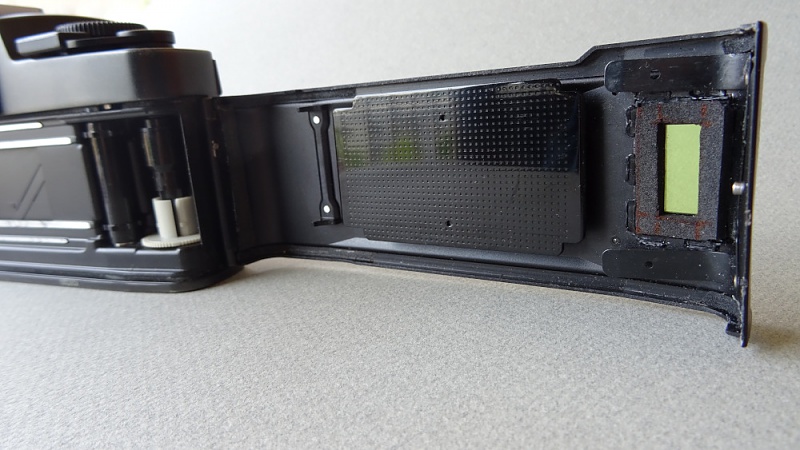

Merci pour votre contribution. Mais, le boîtier dont vous avez envoyé les photos, est-ce une épave ?!
par Sapajou
jeudi 12 novembre 2020 - 18:51

Forum: Occasions - Recherches
Sujet: Cherche épaves Leica R4, R4s, R4s2, R5
Réponses: 6
Vus: 238

Aller au message

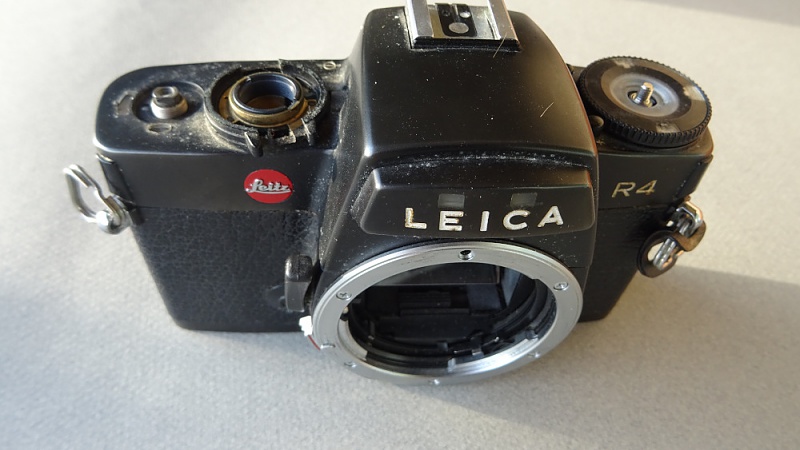

Bonjour à toutes et tous, Je suis à la recherche d'épaves ou d'appareils en panne des modèles R4 , R5 et intermédiaires. Par ailleurs, si vous disposez simplement de pièces, certaines peuvent peut-être m'intéresser, comme par exemple un prisme de Leica R3.
Les bouteilles lancées à la mer finissent toujours par arriver quelque part, comme dans Les enfants du Capitaine Grant de Jules Verne.
Merci
par Sapajou
mercredi 4 novembre 2020 - 17:08

Forum: Occasions - Recherches
Sujet: Cherche épaves Leica R4, R4s, R4s2, R5
Réponses: 6
Vus: 238

Aller au message

Bonjour,

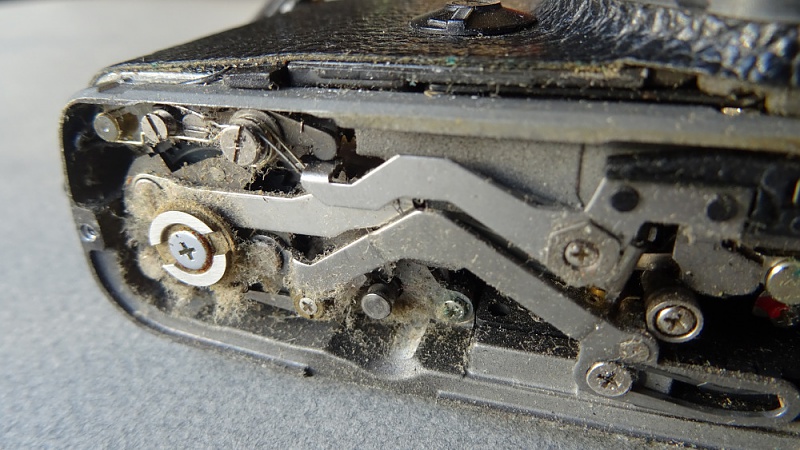

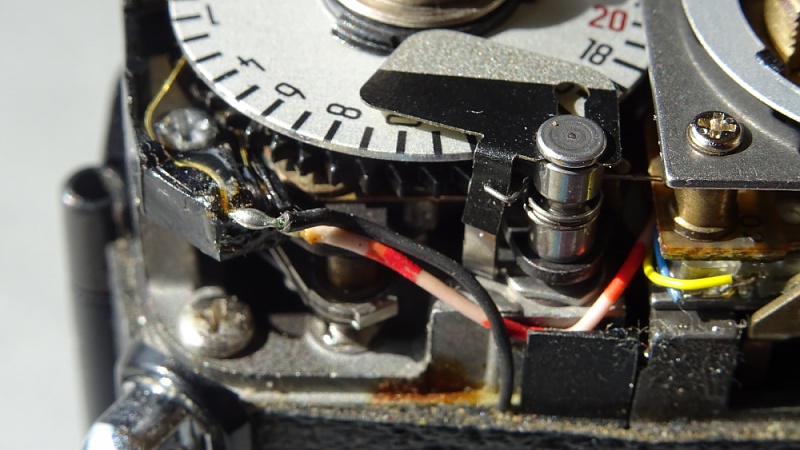

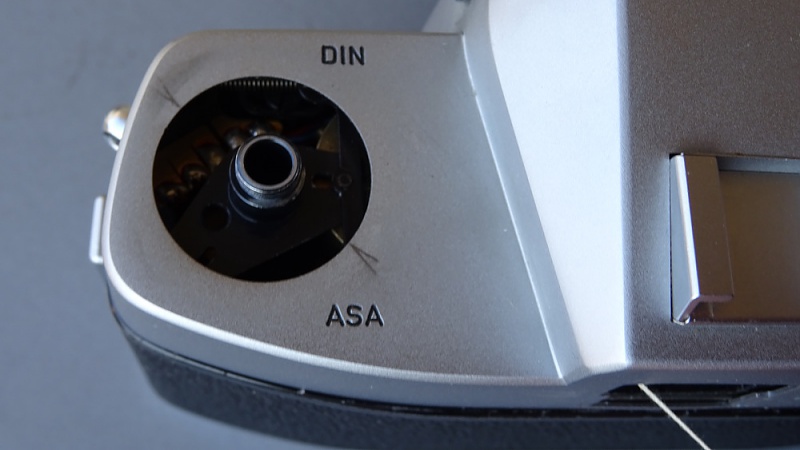

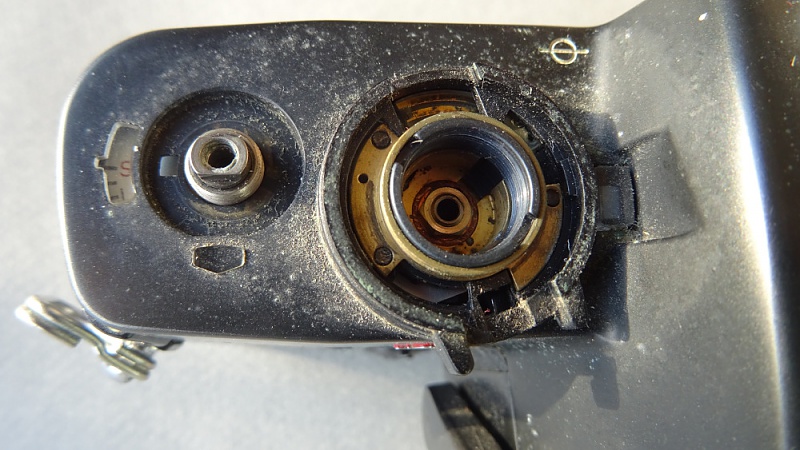

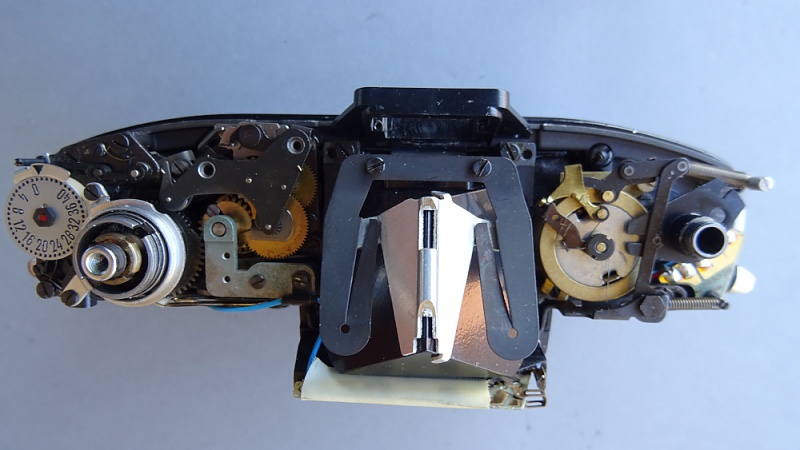

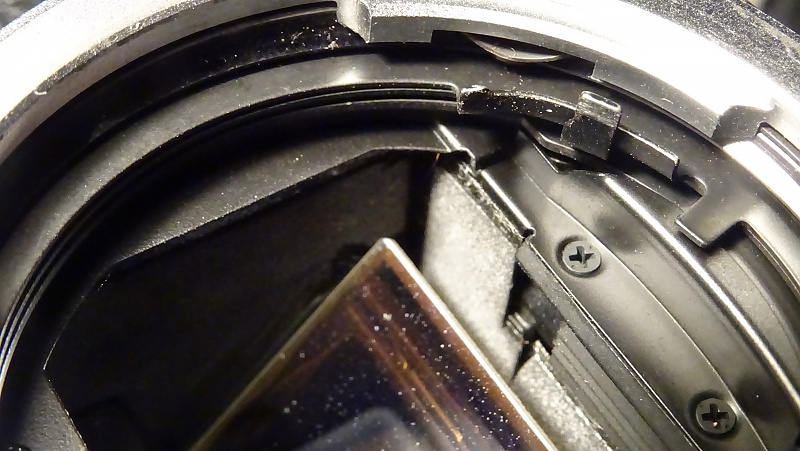

Effectivement, en démontant le capot central (couvrant le prisme) et le capot côté gauche (réglage des sensibilités et mécanisme de rembobinage) j'ai découvert ce curieux système de poulies. Son fonctionnement est assez simple : l'action sur la bague de diaphragme de l'objectif fait tourner dans son logement une couronne dont le débattement est bridé des deux côté grâce à une petite patte pliée vers l'intérieur (visible sur ma première photo) venant buter sur deux ergots du châssis. Une cordelette tressée est logée dans une gorge ménagée dans l'épaisseur de cette couronne, du côté droit (appareil tenu face à soi). La traction de cette cordelette agit par l'intermédiaire de deux poulies et d'un axe de renvoi sur une pièce située sous la platine en cuivre de réglage des sensibilités. Cette pièce est munie d'un ressort qui se tend, permettant le retour de la couronne dans sa position de départ lorsqu'elle n'est plus sollicitée. Un peigne, solidaire de cette pièce, balaie par dessous la platine en cuivre. Cette action est similaire à celle que l'on fait en modifiant la sensibilité du film avec la couronne de réglage. Modifier le diaph sur l'objectif, revient à modifier la sensibilité du film pour calculer le rapport ouverture/vitesse d'obturation.



:iboitier: SONY DSC-HX60



:iboitier: SONY DSC-HX60

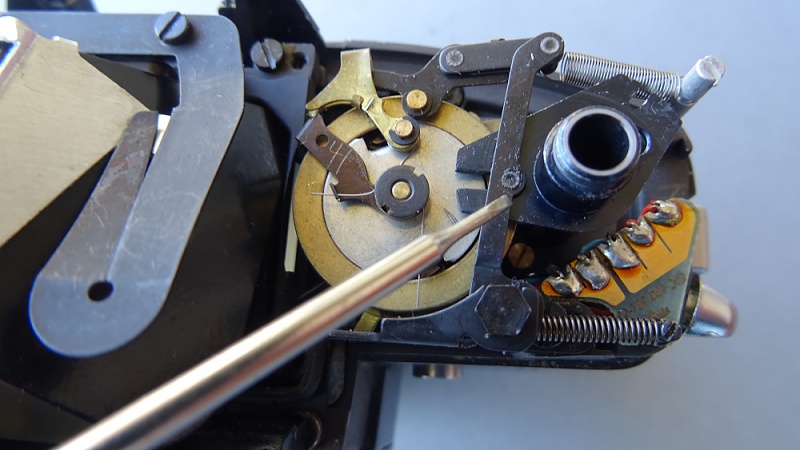

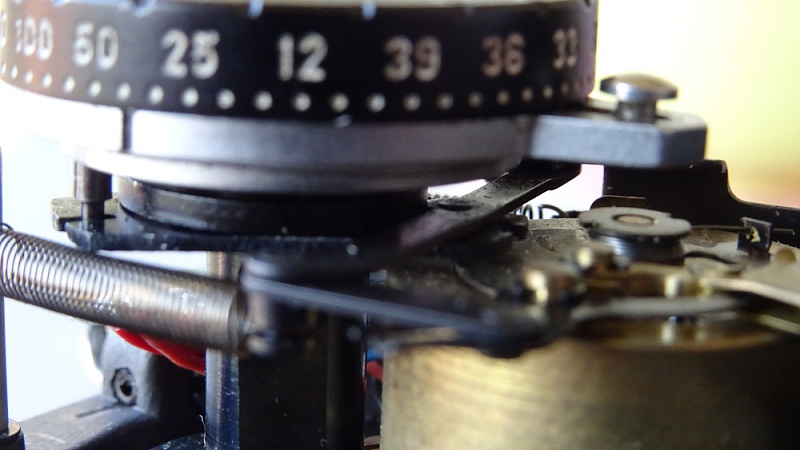

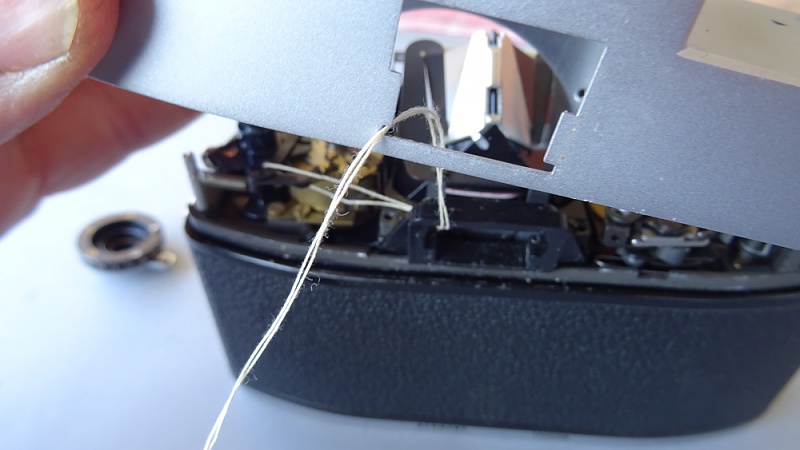

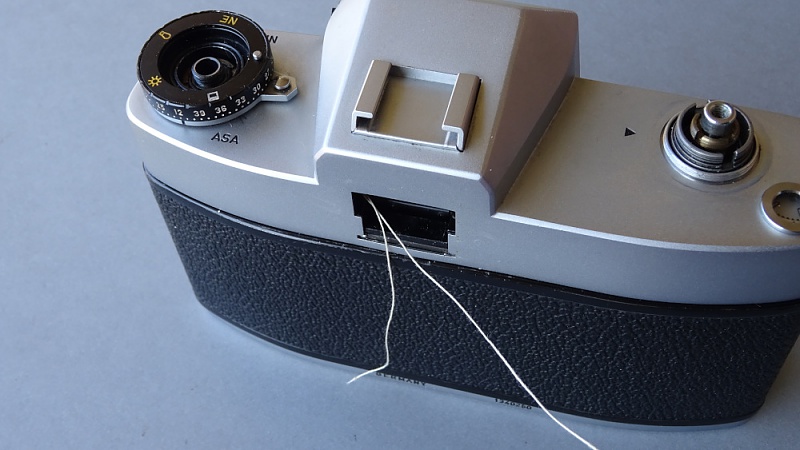

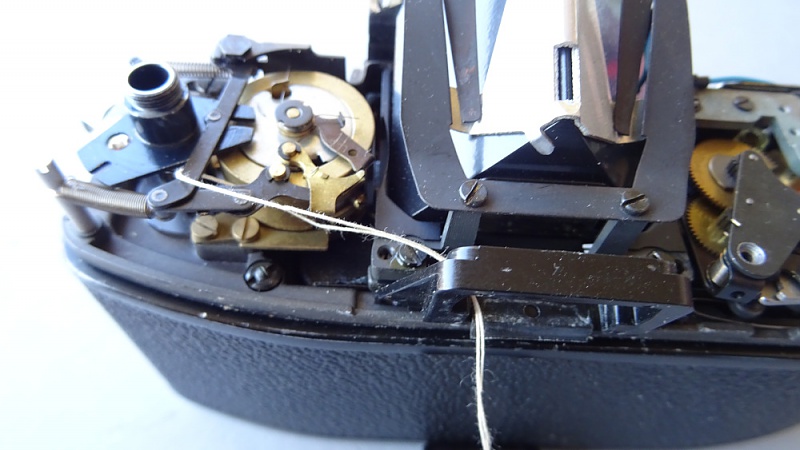

Sur les deux images ci-dessus on voit la circulation de la cordelette entre les deux poulies et l'axe vertical de renvoi.



:iboitier: SONY DSC-HX60


:iboitier: SONY DSC-HX60


En démontant un second boîtier identique pour isoler les pièces concernées, on peut voir le logement de la cordelette dans la bague de commande. Un simple nœud bloque la cordelette (que l'on ne voit pas) dans une fine rainure. La dernière image montre l'envers du châssis de façade. On voit nettement l'évidement permettant à la cordelette de circuler librement jusqu'à la première poulie.
Le problème sur mon boîtier provenait du fait que la cordelette avait sauté de la gorge de la couronne. La question qui s'est posée alors a été : comment la remettre en place ? Question à laquelle ne répondent pas les messages échangés sur le site anglophone signalé par Babar de Saint-Cyr.
Un démontage complet me semblait risqué. Je m'y préparais lorsque l'idée m'est venue de déplier la patte de blocage de la couronne pour la faire tourner jusqu'à ce que le point de fixation de la cordelette se trouve exactement à l'aplomb de l'évidement du châssis. J'espérais ainsi, en tirant sur la cordelette par en haut pour éviter le mou, lui permettre de retrouver sa position dans la gorge en tournant doucement la couronne en sens inverse. Le pire est arrivé : le nœud de la cordelette est sorti de son logement ! Avec une infinie patience, une pince brucelles courbée, j'ai réussi à le repositionner et à tourner la couronne avec la cordelette dans sa gorge. L'opération a réussi, mon R3 est de nouveau 100% fonctionnel.

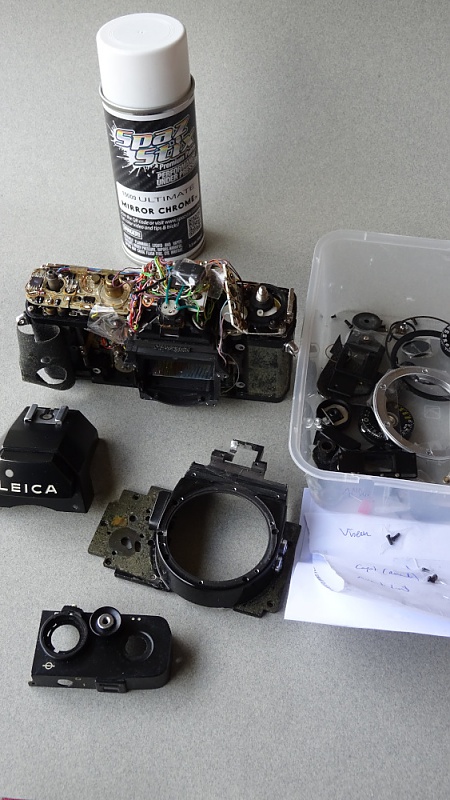

Vous me pardonnerez d'avoir été aussi exhaustif, mais mon but est de démontrer qu'un amateur un peu astucieux, bricoleur et surtout très patient, peut venir à bout de certains problèmes sur des boîtiers Leica très sophistiqués et complexes. Si vous comparez un R3 entièrement démonté et un Nikkormat, vous serez sidérés par la différence (je peux, si cela intéresse certains, poster ici des images). La réparation que j'ai effectuée aurait sans doute pu l'être par un pro connaissant ces boîtiers, peut-être en cinq minutes, mais... pas sûr.
Un grand merci à Babar de Saint-Cyr et à Joel qui ont contribué à nourrir ce sujet.
par Sapajou
lundi 12 octobre 2020 - 11:41

Forum: Leica R : boîtiers
Sujet: Documentation démontage R3
Réponses: 3
Vus: 964

Aller au message

Bonjour à tous,

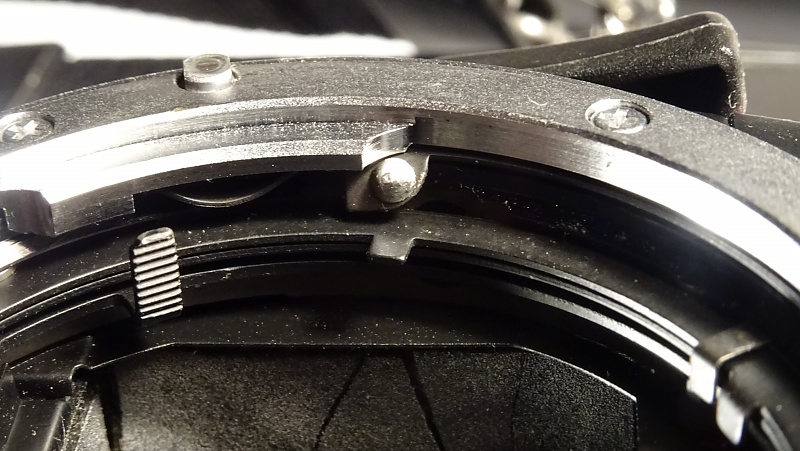

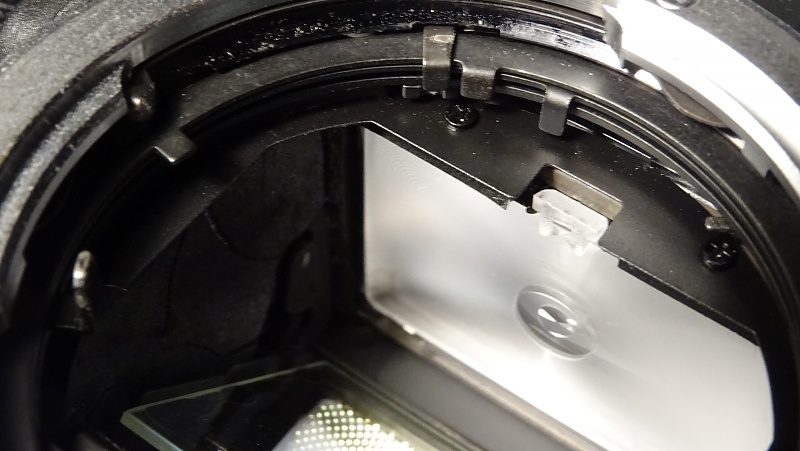

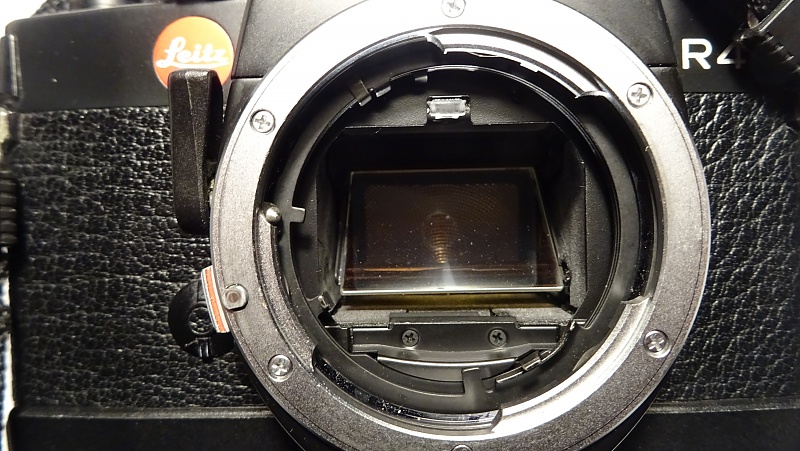

Message à destination des leicaistes-bricoleurs n'hésitant pas à ouvrir leurs vieux boîtiers : Je suis à la recherche de documentation pour intervenir dans les entrailles d'un R3. Son problème ? Le ressort de rappel de la commande de diaphragme n'agit plus. Sur l'image ci-dessous, on voit cette couronne noire située sous la platine porte-objectifs. Une patte fait saillie en bas à droite. C'est sur elle qu'agit la troisième came crantée des objectifs. Son débattement est contrôlé par une seconde patte, pliée vers l'intérieur, venant buter sur deux ergots moulés dans le châssis.
Pourquoi vouloir réparer ? Le plaisir de faire et la curiosité.
Intérêt de réparer ce boîtier ? L'électronique fonctionne parfaitement.
:iboitier: SONY DSC-HX60
par Sapajou
mardi 29 septembre 2020 - 13:06

Forum: Leica R : boîtiers
Sujet: Documentation démontage R3
Réponses: 3
Vus: 964

Re: Problème affichage R5

Bonjour,
Vous pourriez lire avec profit un vieux fil de discussion auquel j'ai apporté ma pierre récemment, intitulé : "Problème sur R4s (suite et fin...)"
Le genre de problème que vous décrivez ressemble beaucoup à ce que j'ai rencontré moi-même sur un boîtier un peu plus ancien : oxydation des circuits et des contacts. Compte-tenu de l'âge de ces appareils et de leur conception électronique plutôt très élaborée, c'est normal. Si vous êtes un peu bricoleur, le démontage du capot n'est pas si difficile et permet d'accéder aux zones sensibles (réglage des sensibilités de films et déclencheur). Vous noterez également que le problème rencontré par Eric76 dans le fil pré-cité relevait tout simplement d'une oxydation des contacts du logement de piles.
par Sapajou
lundi 7 septembre 2020 - 14:17

Forum: Leica R : boîtiers
Sujet: Problème affichage R5
Réponses: 1
Vus: 978

De l'utilité des conseils de démontage d'Eric76

Bonjour à toutes et tous,
Les conseils de démontage du capot d'un boîtier de type R4 par Eric76 m'ont été d'un grand secours.
Après avoir décidé de remettre en route un R4 première génération (num de série antérieur à 16XXXXXX) remisé plusieurs années, je n'avais d'autre choix que de tenter quelque chose moi-même (faible valeur marchande du boîtier, fiabilité très moyenne de ce modèle, coûts rapidement exorbitants d'une réparation pro).

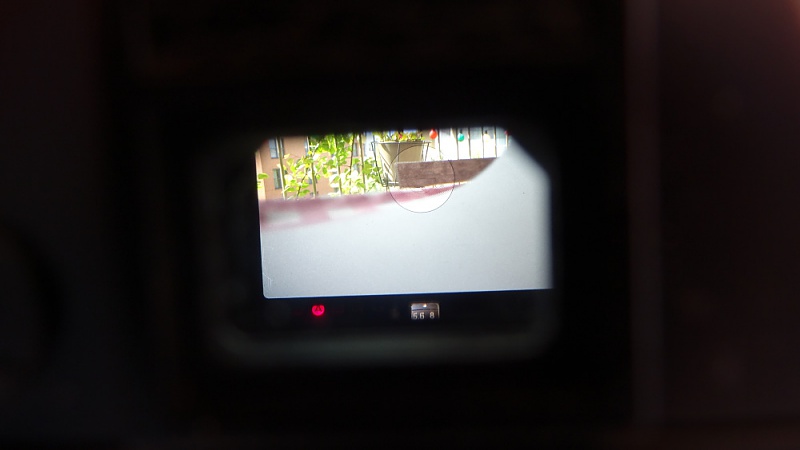

Le principal symptôme se manifestait par un affichage incohérent des leds dans le viseur. Ce dysfonctionnement était corrélé à la manœuvre du correcteur d'exposition. Il y avait donc un problème de contacts électriques.

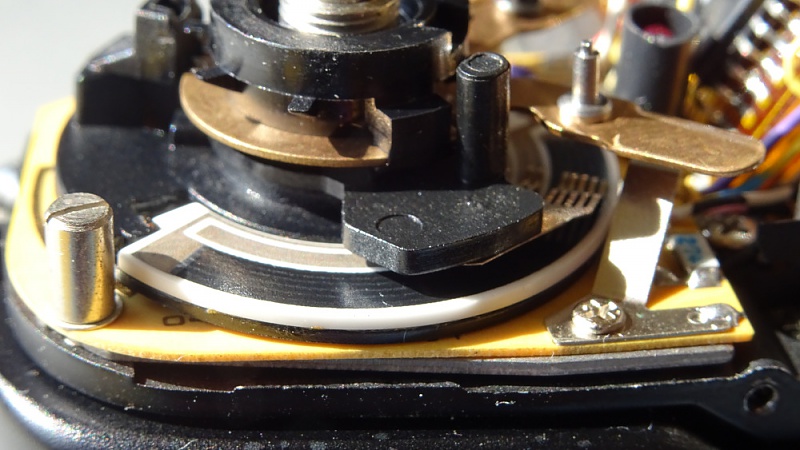

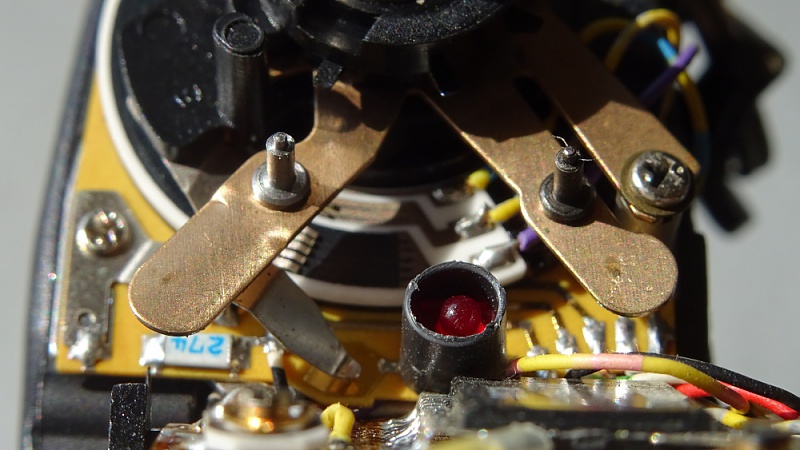

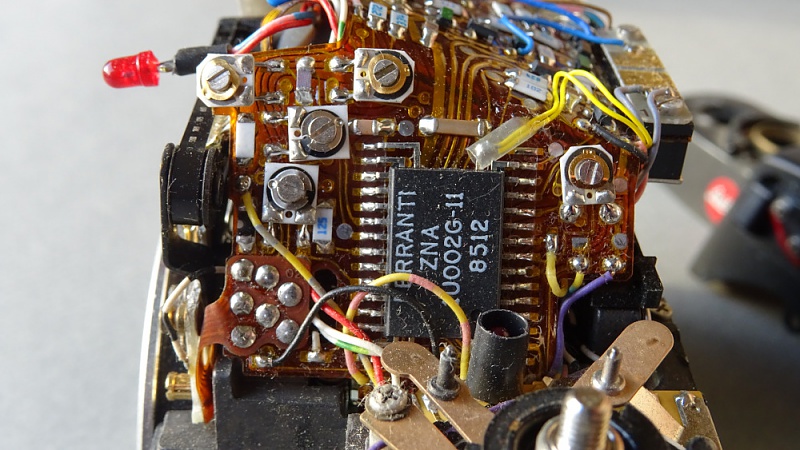

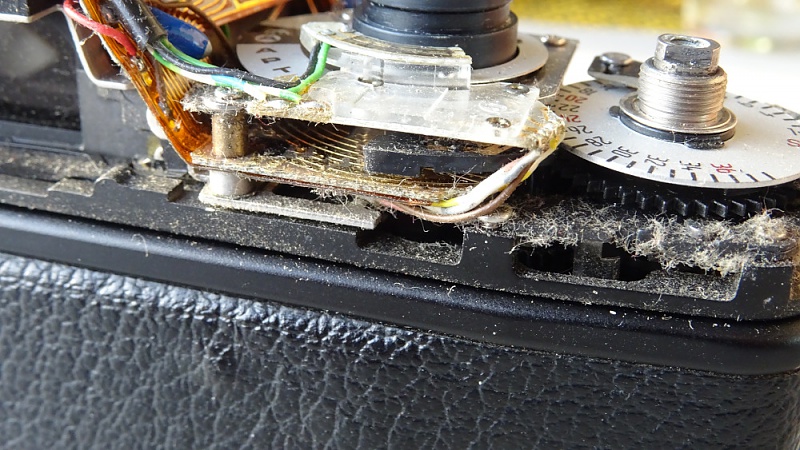

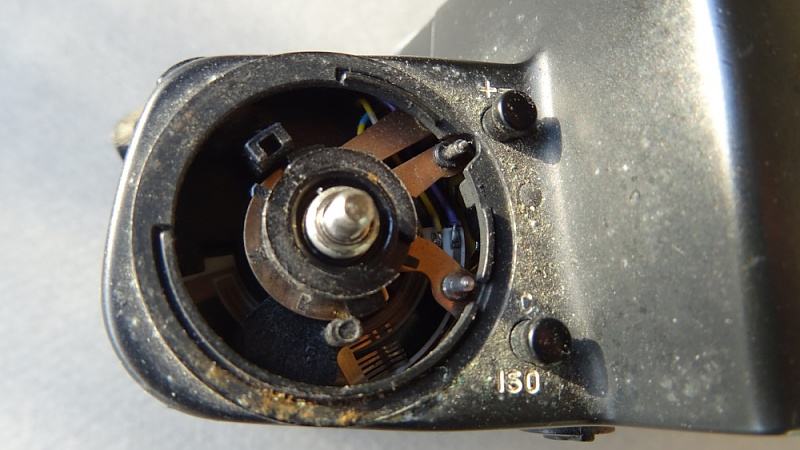

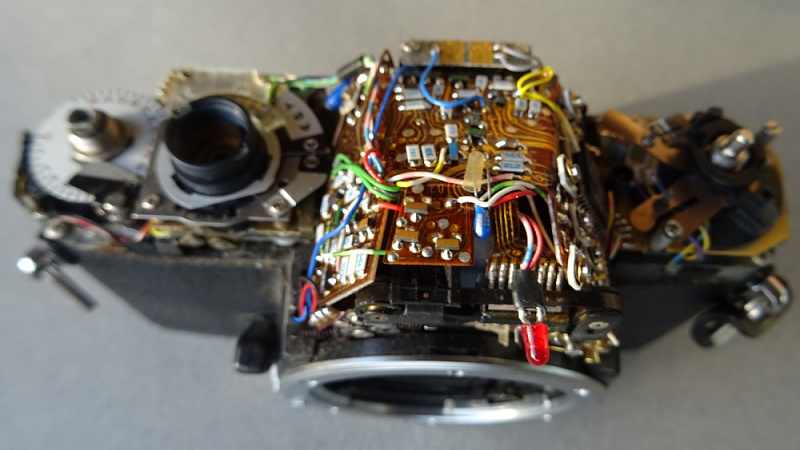

Après avoir retiré le capot, j'ai découvert toute la partie électronique du R4, plutôt très complexe. La carte principale et les circuits semblaient extrêmement propres. Pas étonnant si l'on considère la solidité du capot qui les protège. En revanche, le barillet de sélection de la sensibilité est un système très fin combinant un peigne en cuivre et une piste circulaire de lignes de contact (pardon pour la terminologie). Ces éléments, surtout les très très fines lignes de contact, étaient oxydés. Ne disposant pas de produits de traitement spéciaux, j'ai seulement vaporisé de la bombe contact et, délicatement, frotté légèrement les pistes contact avec un coton-tige. L'alcool, genre alcool isopropylique, peut également être un moyen de nettoyage. Après remontage, les leds fonctionnaient correctement.
Un problème de déclenchement est ensuite apparu : déclenchement dès la première pression, déclenchement retardé après relevage du miroir. Bref, encore un sujet d'agacement. J'ai donc rouvert le boîtier et vaporisé de la bombe contact sur la platine électronique du déclencheur. Là encore, le problème a été résolu.
Je conclue qu'à moindre frais, il peut être très intéressant de se risquer à un démontage lorsqu'on est confronté à des pannes consécutives au vieillissement naturel des contacts en cuivre. Je suis certain que l'oxydation des contacts représente un pourcentage très important des pannes sur ces boîtiers. On ne peut pas définitivement résoudre ces défaillances, ou alors en changeant les pièces anciennes pour des neuves (ce qui n'a aucun sens, économiquement parlant, à compter que la possibilité même existe). Un peu de patience, de bombe contact ou autres produits désoxydants, pourront certainement résoudre les problèmes pour un certain temps.
Grâce aux conseils d'Eric76, j'ai pu me lancer et résoudre moi-même ce qui, il y a quelques années encore, me semblait inaccessible.
par Sapajou
dimanche 6 septembre 2020 - 16:58

Forum: Leica R : boîtiers
Sujet: Probleme sur R4s (suite et fin ... j'espere)
Réponses: 13
Vus: 5059

Question RE

Bonjour,
Intéressé par votre boîtier. Le vendez-vous séparément ?
Cordialement
par Sapajou
mardi 1 septembre 2020 - 13:34

Forum: Ventes conclues et annonces anciennes inactives
Sujet: Boîtier RE + deux objectifs
Réponses: 12
Vus: 863

Aller au message

Bonjour,
Le boîtier est-il toujours disponible ?
Merci
par Sapajou
samedi 30 janvier 2016 - 11:46

Forum: Ventes conclues et annonces anciennes inactives
Sujet: [VENDS] Leica R4S + verre de visée supplémentaire
Réponses: 25
Vus: 2029

Aller au message

Le 135 est arrivé. Magnifique objectif dans un état que rien ne permet de distinguer du "neuf". L'emballage était extrêmement soigné ce qui démontre, si c'était encore nécessaire, que Christian67 a traité son matériel photo avec le plus grand soin. Je suis très heureux de prendre le relais et ne peux qu'encourager les autres leicaïstes à faire de même avec les objectifs que propose Christian67.
par Sapajou
mercredi 22 juillet 2015 - 1:00

Forum: Ventes conclues et annonces anciennes inactives
Sujet: VENDS CINQ OBJECTIFS R
Réponses: 17
Vus: 2767
